BIM is voor ons een geweldig stuk gereedschap!
Sinds 2006 doen we niet anders dan virtueel bouwen

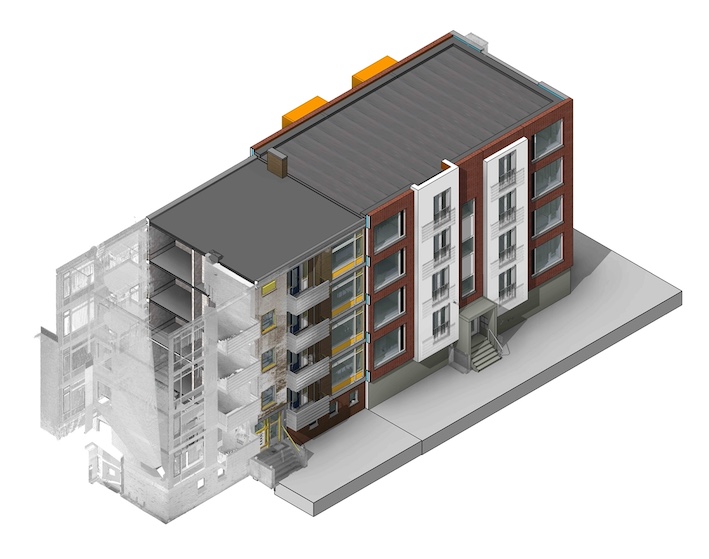

Voorbeeld: Point Cloud in BIM
Om een bestaande toestand van een gebouw zo optimaal mogelijk uit te werken is het verstandig om een 3D scan van het gebouw te laten maken. Uit deze 3D scan komt dan een 3D model met een enorme verzameling referentiepunten ook wel een Point Cloud Model (PCM) genoemd. Met deze Point Cloud kan op een zuivere en eenvoudige manier de bestaande toestand uitgewerkt worden. Als de PCM is ingeladen in het 3D programma kan hier vervolgens met 3D elementen de bestaande toestand maatvast uitgewerkt worden. Zoals hiernaast te zien is geeft de Point Cloud een duidelijk beeld van de werkelijkheid weer.
Er zijn een aantal voordelen voor het werken met een Point Cloud ten opzichte van een bestaande tekeningen die 2D ingemeten zijn. Op de Point Cloud is het mogelijk om bijvoorbeeld het doorhangen van een dak te zien. Ook eventuele afwijkingen in het metselwerk zijn makkelijk te zien en kunnen waar nodig verwerkt worden. Maatafwijkingen in een vroeger bouwproces kunnen zodoende vroef worden opgespoord.
Deze manier van werken is snel, zuiver en helpt faalkosten te voorkomen!
Wat betekent BIM voor het bouwproces en waarom?
BIM heeft een grote invloed op het bouwproces. Door BIM op een goede manier door te voeren kan er tijd, geld en stress worden bespaard op de volgende onderdelen.
- Er ontstaat minder spraakverwarring in het proces. Partijen hebben een beter overzicht van het gebouw en zijn ook beter op de hoogte van wat er gebeurd.
- Wijzigingen worden integraal doorgevoerd. Een wijziging in een vloer is direct te zien in doorsnedes en plattegronden. Hierdoor ontstaat er meer consistentie in het model waardoor er minder fouten gemaakt kunnen worden.
- Door te werken met IFC-bestanden (Industrial Foundation Class) zijn de modellen tussen alle partijen uit te wisselen. Zo kan er met meerdere partijen samen worden gewerkt aan 1 geheel. Op deze manier kunnen alle partijen in hun eigen omgeving werken maar toch samen aan 1 project. Alle bestanden kunnen vervolgens samen worden gevoegd om er voor te zorgen dat alles optimaal op elkaar afgestemd is.
- Door samen te werken met meerdere partijen aan een BIM model ontstaat er een beter inzicht in probleem punten. Deze worden eerder in het proces gevonden en dus ook eerder verholpen waardoor het weer kosten bespaard.
- Door de samenwerking kan eerder in het proces een afstemming tussen de verschillende partijen plaats vinden. Op deze manier kan er een beter gebouw neer worden gezet wat optimaal afgesteld is.
- Door het model op een goede manier op te zetten kan er veel data uit het model gehaald worden. Deze data kan gebruikt worden door de aannemer om hiervan direct te bestellen. Zo kan de aannemer veel tijd en geld besparen omdat het niet nog een keer uitgezocht hoeft te worden.
- In een BIM model wordt alles 3dimensionaal uitgewerkt, hierdoor ontstaat er gelijk een duidelijke 3D visualisatie van het gebouw.
Integrale besluitvorming koppelen aan BIM

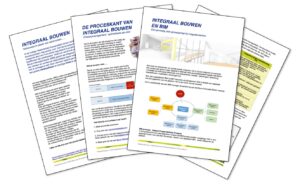

Bim binnen het kader van integraal bouwen?

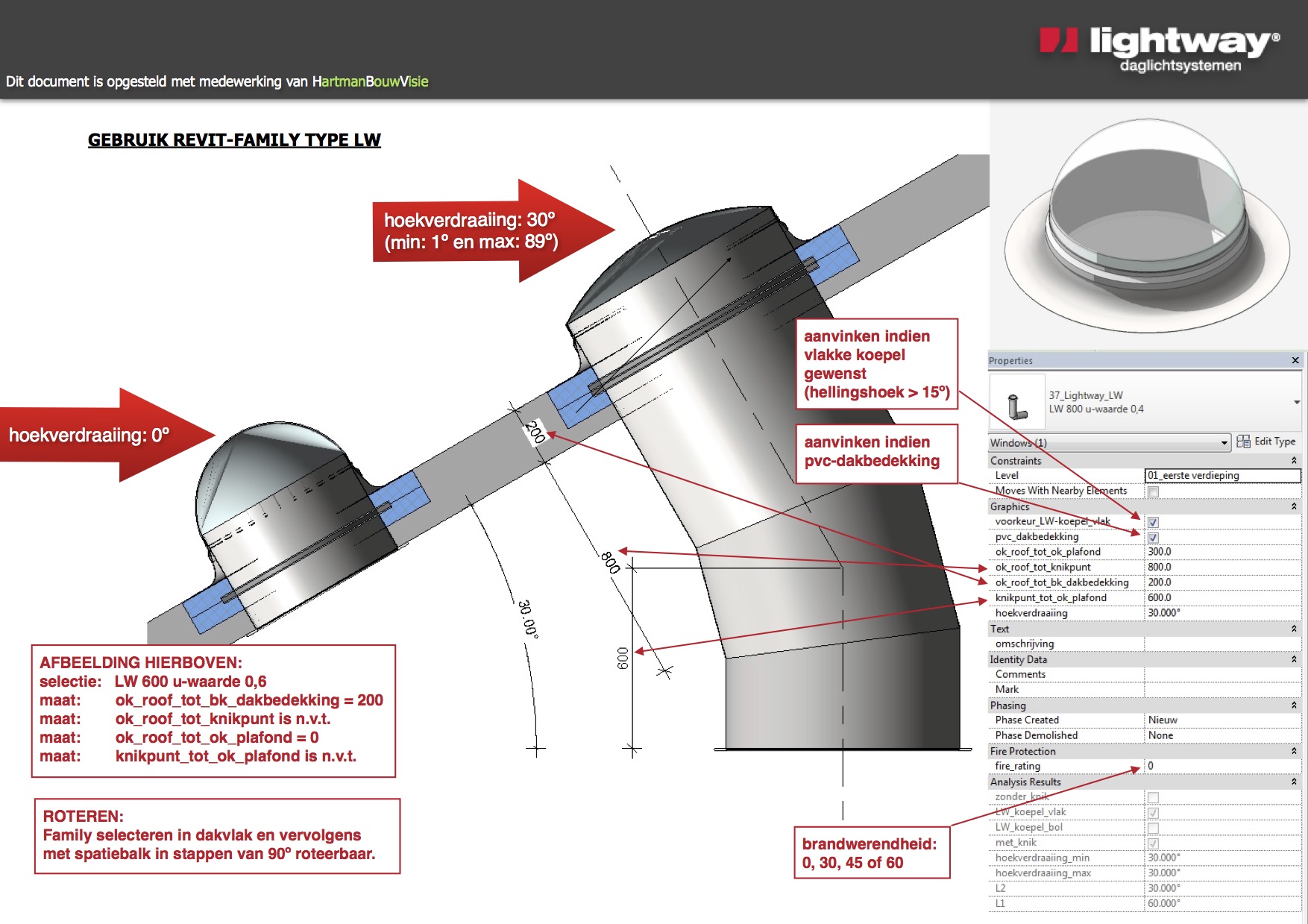

Voorbeeld: producten in BIM voor Lightway

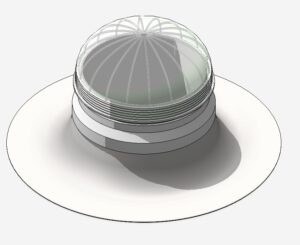

Voor Lightway zijn alle verschillende producten op het gebied van daglichtvoorzieningen uitgewerkt in Revit voor gebruik in de markt. Hiermee is een stukje dienstverlening vanuit Lightway realiteit.

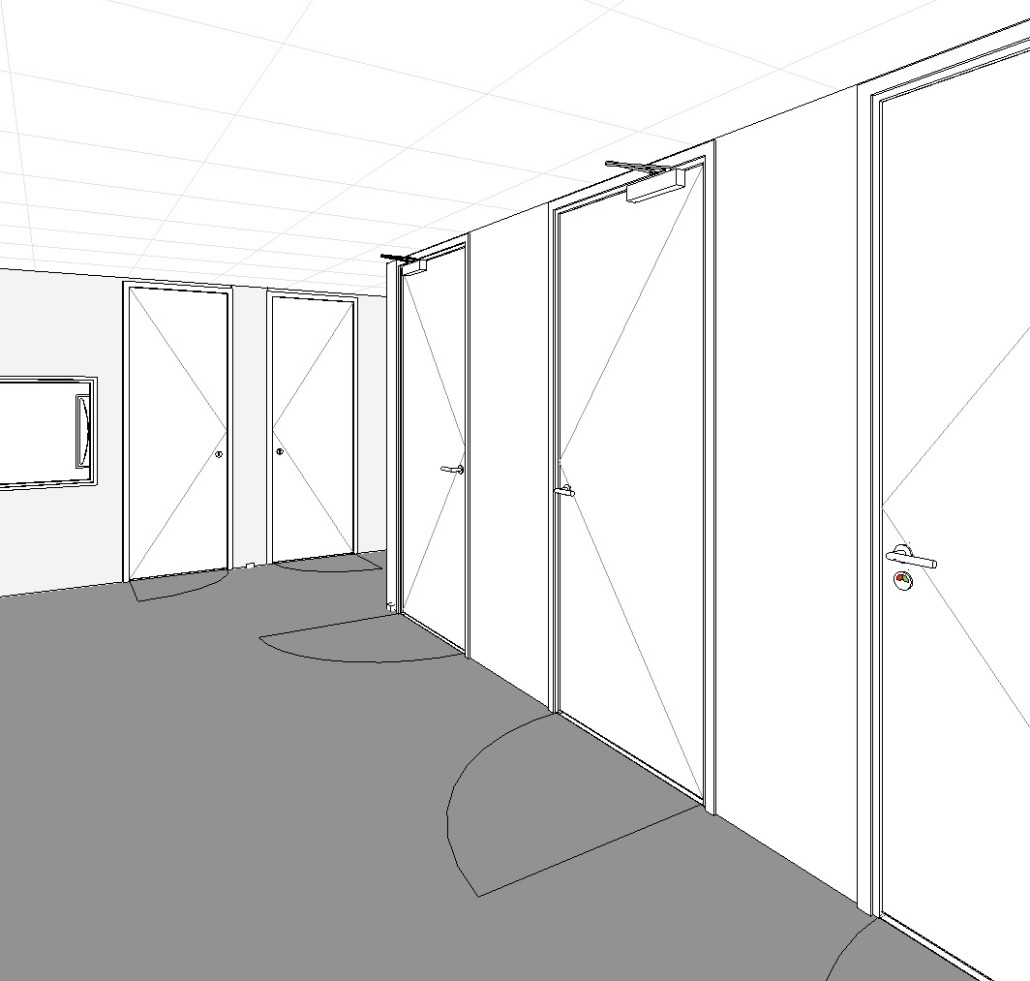

Voorbeeld: kozijn- /deurenstaten in BIM
Samen met Bouwbedrijf Karsten heeft Bouwnext een integraal systeem voor deuren en kozijnen ontwikkeld. Doel was het scheiden van deuren en kozijnen.
Bij de kozijnstaten worden alle kozijngerelateerde zaken vastgelegd als kozijnvullingen, brandwerendheid etc. De kozijnen en deuren hebben een eigen nummering.
De deurenstaten hebben zowel een type-aanduiding als een volgnummer. Op die manier kan op verschillende manieren gesorteerd worden en kan de aannemer de gehele deurenstaat uit het BIM halen. Informatie over vullingen van openingen, ventilatiespleten, beslag, drangers, dorpels etc wordt hiermee gebundeld.
In excell kan de leverancier hang- en sluitwerk de aantallen overhalen op z’n eigen Excell-sheet met specifieke nummers en merken. Voordeel hiervan is dat faalkosten worden verkleind en dat wijziging gemakkelijk doorgevoerd kunnen worden. Verder is het handig om hang- en sluitwerk direct met de opdrachtgever door te nemen aan de hand van de tekeningen. Deze manier van werken is op dit moment standaard bij Bouwnext.

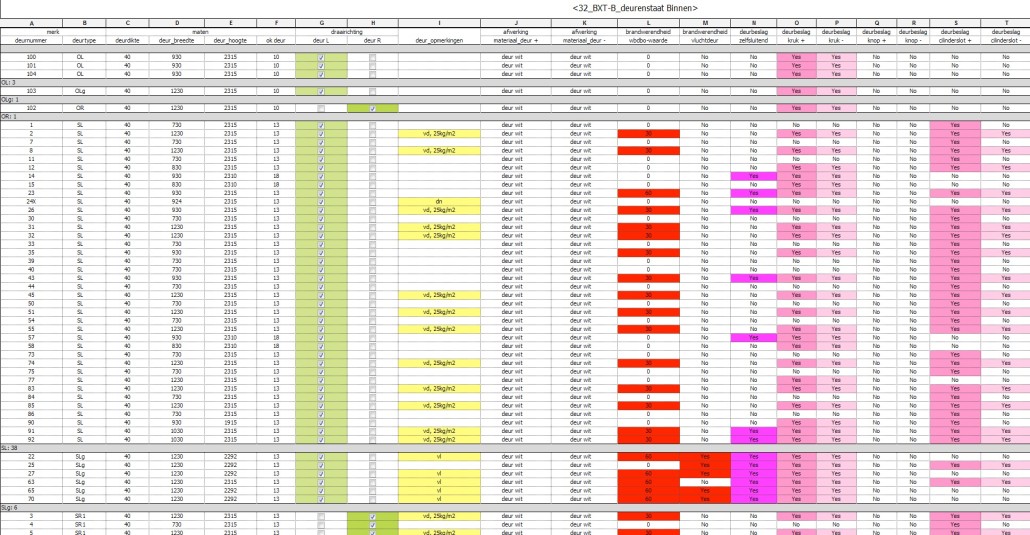

VOORBEELD VAN EEN BINNNENDEURENSTAAT

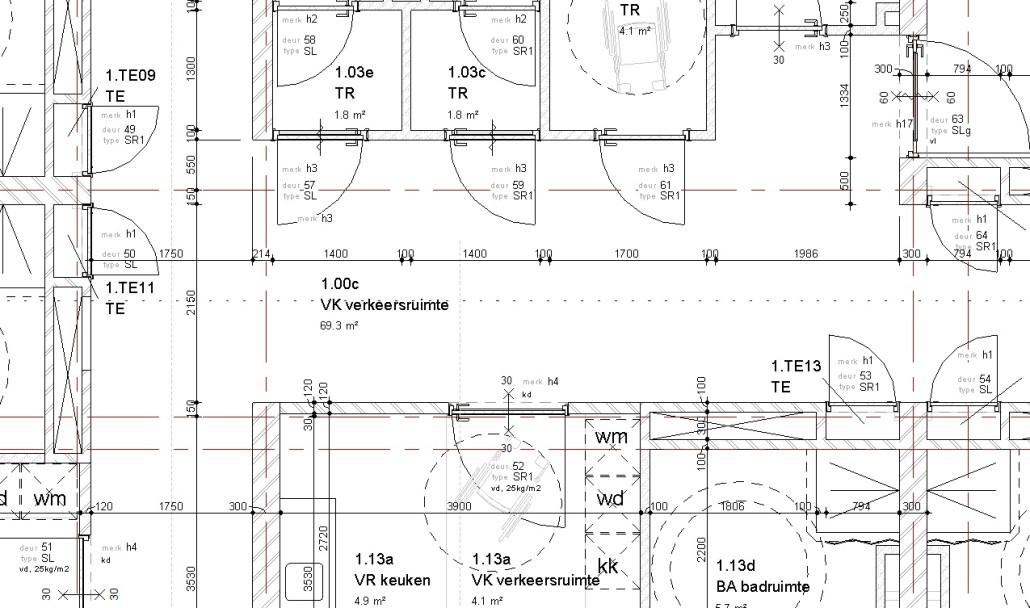

VOORBEELD VAN DE AANDUIDING OP DE PLATTEGRONDEN
Voorbeeld: disciplines in BIM: integraal!
Door BIM in verschillende disciplines in de bouw toe te passen, worden faalkosten gereduceerd en is technische samenwerking ruimtelijk makkelijker.
We onderscheiden in de ontwerpfase de disciplines Bouw, Constructie, Elektrotechnische installaties, Werktuigbouwkundige installaties en inrichting. Vanuit deze modellen worden IFC-modellen gegenereerd die in te de uitvoering makkelijk met allerlei leveranciers zijn uit te wisselen.

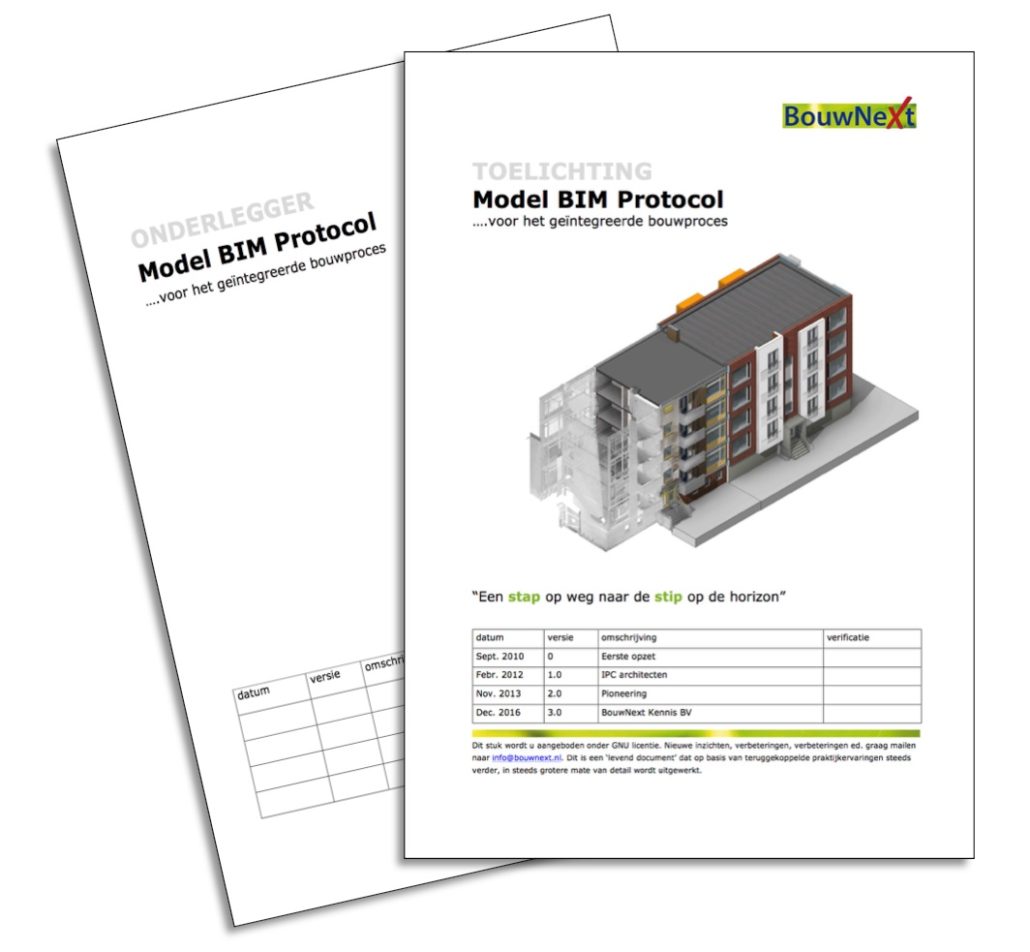

BIM protocol IPD 3.0

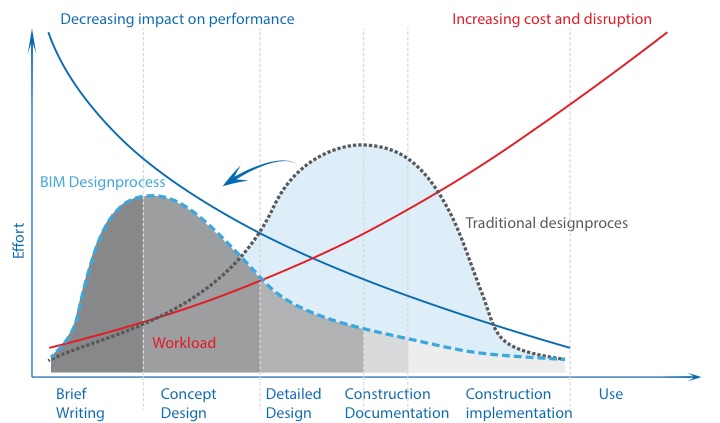

De stip op de horizon: het integrale bouwproces
Er is veel gesproken over de “stip op de horizon”: een bouwproces waarin optimaal kan worden geprofiteerd van het gebruik van BIM. Dat is een bouwproces, waarin de opdrachtgever, de ontwerpende en uitvoerende partijen en bij voorkeur ook de belangrijkste toeleverende bedrijven zo vroeg mogelijk samenwerken in een geïntegreerd proces. Pas dan zijn optimale afstemming van ontwerp en uitvoering, effectieve informatieoverdracht en efficiënt hergebruik van informatie in de bouwketen mogelijk. Met als gevolg:
-
- betere kwaliteit;
- verlaging van faalkosten doordat dingen zoveel mogelijk maar één keer en in één keer goed worden gedaan;
- en aanzienlijke verkorting van de totale doorlooptijd.
- pass4itsure.com
Echt integraal werken vraagt om een andere houding, een andere cultuur en andere competenties van mensen en organisaties in de bouw. Cultuurveranderingen vragen per definitie veel tijd: de stip op de horizon is nog niet bereikt. BIM is hierin ‘slechts’ een instrument, maar wel een heel krachtig instrument. BIM kan het geïntegreerd werken uitstekend ondersteunen en de noodzakelijke cultuurveranderingen in de bouw katalyseren!
